Контроль качества печати фотографий

Инсталляцию лаборатории для печати фотографий (запуск и полную настройку) осуществляет сервисный инженер. Необходимо заранее определиться с фирмой-производителем фотобумаги, типами поверхностей и шириной используемых рулонов. Полная настройка оборудования включает "цвет" и "геометрию" отпечатанных фотографий. После инсталляции фотолаборатории все данные о настройках сохраняются. Дальнейший контроль качества печати фотографий обеспечивает обслуживающий персонал лаборатории. Каждое утро работа оборудования начинается с ежедневной проверки (Daily Setup) . Проверка осуществляется для учёта факторов, которым подвержена вся система: простой оборудования в выходные дни, аварийное отключение света, смена рабочих растворов, печать фотографий больших форматов большими тиражами, после которых химия становится более активной из-за быстрого обновления и т.д. Итак, после включения оборудования интерфейс машины сам предлагает сделать Daily Setup.

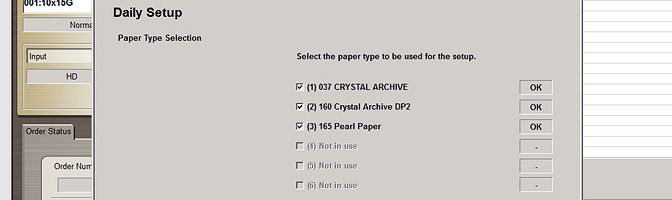

Выбор типов бумаги для Daily Setup.
Выбор типов бумаги для Daily Setup.
На первом шаге проверки выбирается тип фотобумаги, который планируется настроить для дальнейшей печати фотографий. Так как типы фотобумаг кардинально различаются по белизне, контрасту и насыщенности их нужно настраивать отдельно. Мы используем три типа фотобумаги: FUJICOLOR CRYSTAL ARCHIVE (поверхности глянцевая и люстрированная), FUJICOLOR CRYSTAL ARCHIVE DIGITAL DP II (поверхность щёлк) и FUJICOLOR CRYSTAL ARCHIVE DIGITAL PEARL (поверхность металлик) .
Калибровочная пластина.
Калибровочная пластина.
Правильное положение колориметра.
Правильное положение колориметра.
Правильное положение сенсора.
Правильное положение сенсора.
На следующем шаге, в то время когда печатаются тестовые отпечатки для замера, система предлагает откалибровать колориметр. В специальное углубление устанавливается калибровочная пластина с черной и белой зоной для замера. Пластина должна быть чистой. При замерах необходимо следить за правильным расположением колориметра. Прибор должен располагаться и сенсором и опорой на одном уровне; зона сенсора колориметра и зона пятна калибровочной пластины должны совпадать.

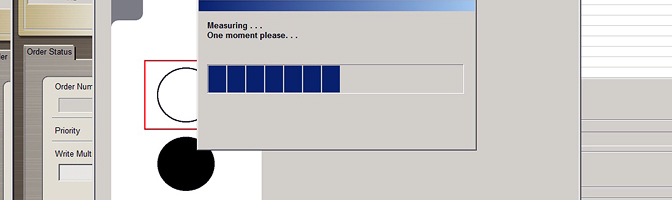

Калибровка колориметра.
Калибровка колориметра.
Прикладывая колориметр сначала к чёрному потом к белому пятну, производим и регистрируем значения измерений. После калибровки убираем пластину. Следующий этап - замер тестового отпечатка. Отпечаток для измерений должен быть чистым в областях, которые замеряет колориметр. Располагать тестовый отпечаток нужно на ровной поверхности, похожей на стол принтера.

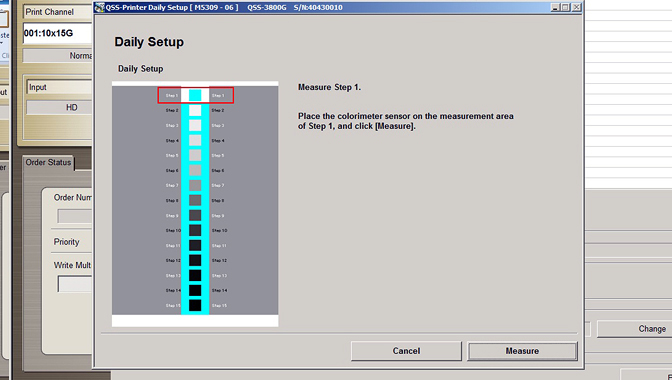

Замер тестового отпечатка.
Замер тестового отпечатка.
Сначала замеряем цветное поле. Цвет поля соответствует определённому типу бумаги. Так система понимает по какому типу бумаги идёт Daily Setup. Современное оборудование позволяет настроить до шести типов фотобумаги. Каждому типу соответствует свой цвет поля (синий, пурпурный, жёлтый, красный, зелёный и голубой). Итак, замер осуществляется по 15 полям последовательно, в указанном порядке. В процессе измерений необходимо так же помнить о правильном расположении колориметра относительно тестового отпечатка и зоны измерения. Прибор должен располагаться полностью на отпечатке. При замерах теста шириной уже чем 203 мм. необходимо подкладывать кусок бумаги, для выравнивания горизонтального уровня колориметра. Поле для измерения должно совпадать с зоной сенсора колориметра.
Тестовый отпечаток.
Тестовый отпечаток.
Правильное положение колориметра.
Правильное положение колориметра.
Правильное положение сенсора.
Правильное положение сенсора.
По окончании измерений система демонстрирует значения отклонений, анализирует их и заносит в память. Если отклонения будут велики, система повторит печать тестового отпечатка с учётом полученных значений. Повторная калибровка колориметра не потребуется, нужно будет замерить только тестовый отпечаток. После получения приемлемых для системы значений отклонений, данные будут зарегистрированы. Проверка Daily Setup завершена. Оборудование настроено и готово к печати фотографий В течении рабочего дня, в процессе печати фотографий, после смены рулона фотобумаги какой либо ширины, проводится проверка Emulsion Number Change. Проверка Emulsion Number Change похожа на проверку Daily Setup, с той лишь разницей, что корректирующие значения отклонений от нормы регистрируются только в настройки бумаги, у которой сменился номер эмульсии. Полученные значения будут учтены системой при последующей печати фотографий конкретно с этой бумаги, другими словами, из этого бумажного магазина.
Автоматический блок колориметра
Автоматический блок колориметра
Замер тестовых отпечатков может осуществляться как в ручном, так и в автоматическом режимах. Автоматизация процесса никак не влияет качество измерений. Автоматический режим заключается в следующем. Тестовый отпечаток на выходе из сушки попадает сразу в колориметр, расположенный под транспортёром сортировщика заказов. Для последовательного замера отпечаток автоматически дискретно перемещается внутри блока. Дальнейшая регистрация значений отклонений идентична в обоих режимах. Не все модели минилабораторий комплектуются автоматическим блоком колориметра. Блок не является опцией и устанавливается на определённую модель. Так например, фотолаборатория Noritsu QSS-38HD оборудована таким устройством, а Noritsu QSS-3800G - нет.
